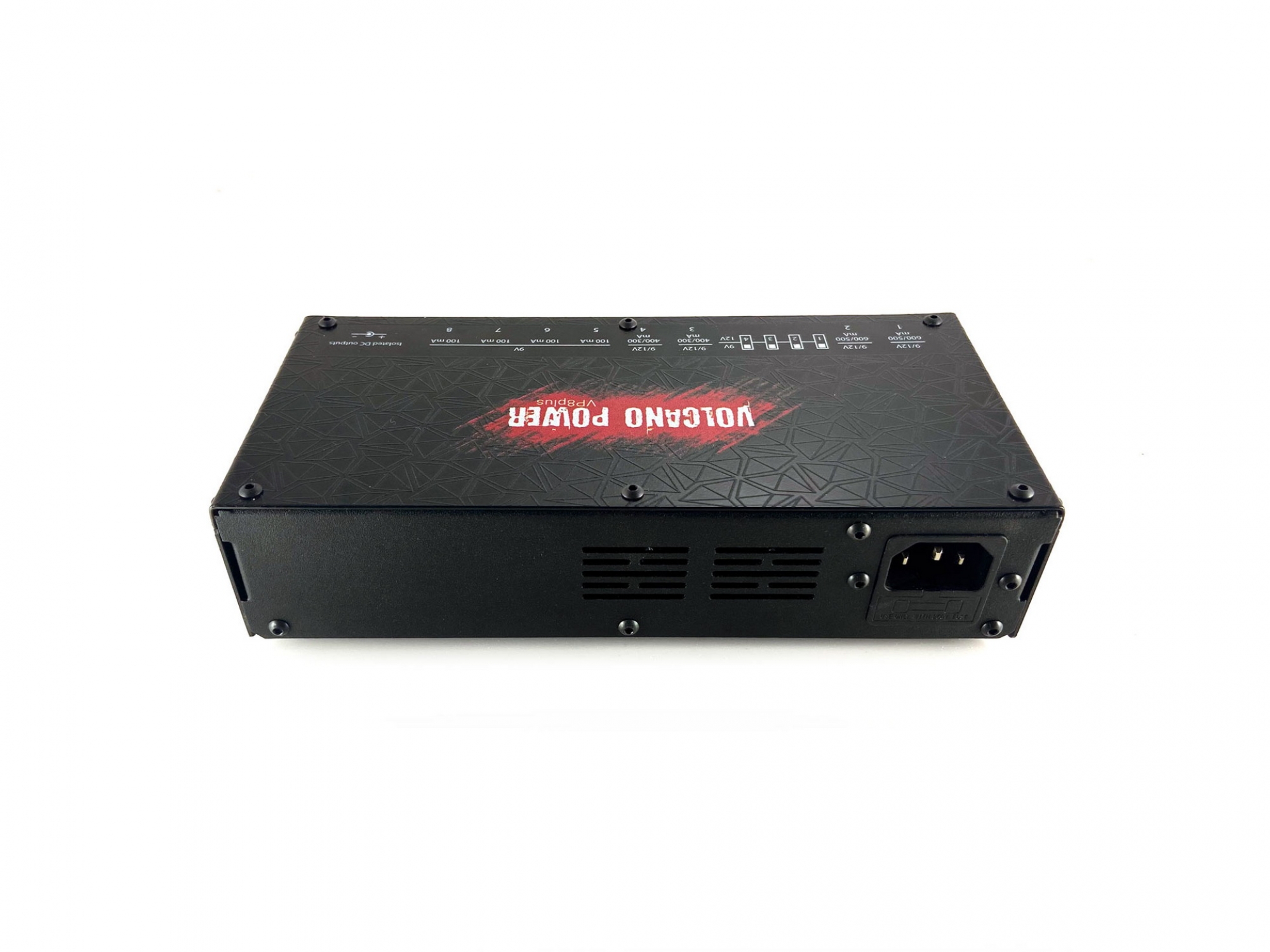

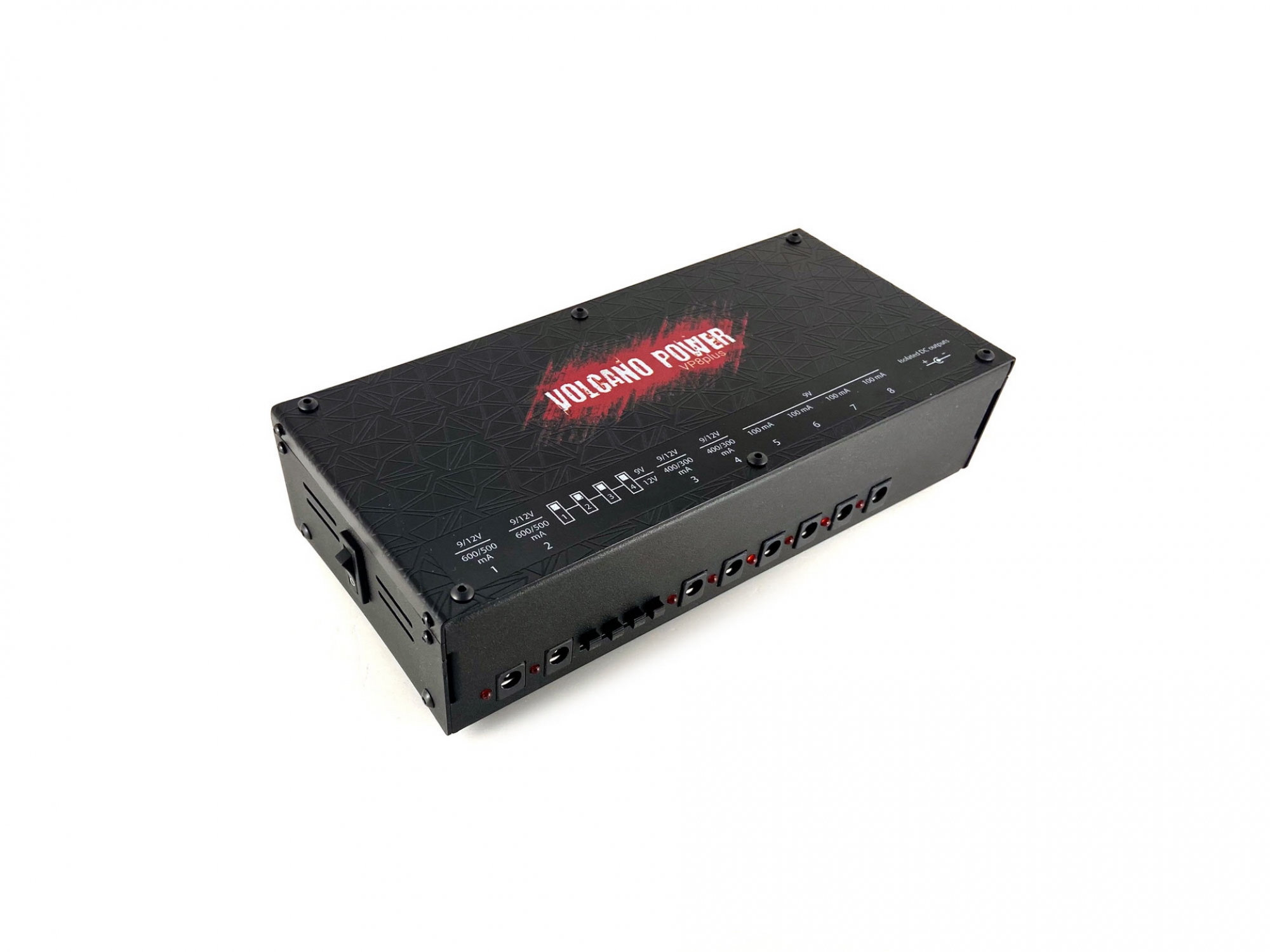

БЛОК ПИТАНИЯ VP 8 Plus

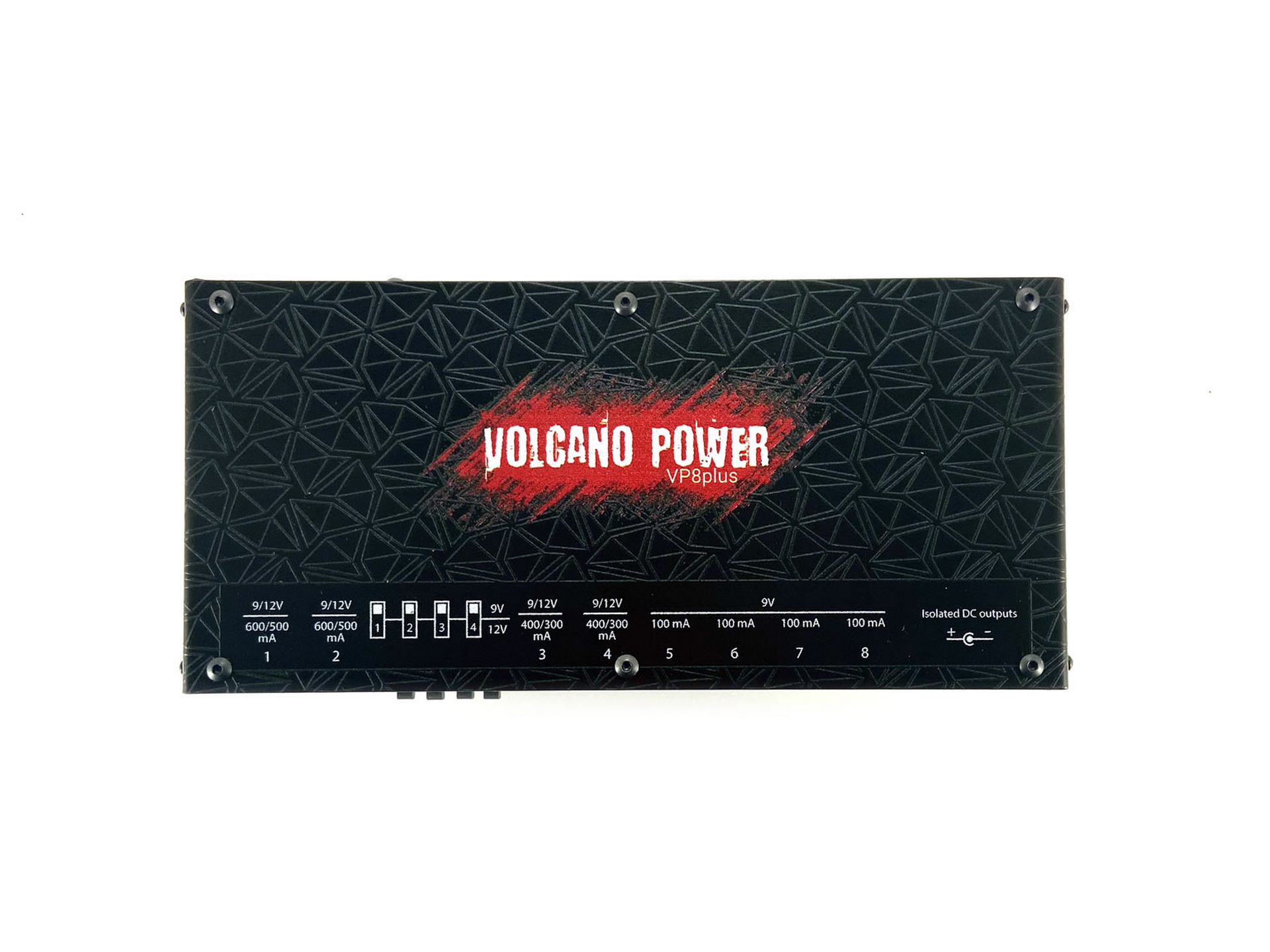

Подключение сплит кабеля :
— для получения 18 вольт 100 мА подключаем кабель к выходам : 5-6, 6-7, 7-8.
— для получения 18 вольт 400 мА подключаем кабель к выходам :3-4(положение двух переключателей на 9 вольт)
— для получения 24 вольт 300 мА подключаем кабель к выходам :3-4 (положение двух переключателей на 12 вольт)
— для получения 18 вольт 600 мА подключаем кабель к выходам :1-2(положение двух переключателей на 9 вольт)
— для получения 24 вольт 500 мА подключаем кабель к выходам :1-2 (положение двух переключателей на 12 вольт)
